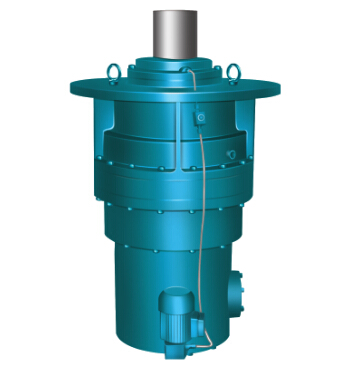

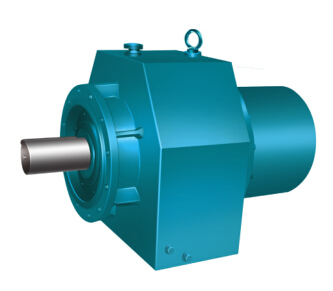

星輪減速機型號：

HJW10A、HJMW10A、HJW12A、HJMW12A、HJW14A、HJMW14A、HJW16A、HJMW16A、HJW18A、HJMW18A、HJW20A、HJMW20A、HJW25、HJMW25A、HJW28A、HJMW28A、HJW31A、HJMW31A、HJW35A、HJMW35A、HJW40A、HJMW40A、HJW45A、HJMW45A、HJW50A、HJMW50A、HJW56A、HJMW56A、HJW11A、HJMW11A、HJW13A、HJMW13A、HJW15A、HJMW15A、HJW17A、HJMW17A、HJW19A、HJMW19A、HJW21A、HJMW21A、HJW23A、HJMW23A

一、前言
新一代的星輪減速器是一種全新的內嚙合齒輪傳動裝置，其先進的傳動原理曾獲國家發明獎及中、美、英三國發明專利權，機械部頒布了產品的技術標準?？蓮V泛應用于；臺金、礦山、電工、起重、運輸、石化、輕工機械等設備上，特別是在重載連續傳動領域，取得突破性的進展。實現了減速器內部傳動機構的單元化、通用化和標準化，產品的可靠性和承載能力得到了很大提高，可在更大范圍內滿足用戶的不同需求。
二、特點
1、傳動效率高。
采用嚙合效率高的內嚙合齒輪副的力分流結構，通過高承載能力滾動星輪連續純滾動地傳遞轉矩和轉速，因而具有效率高的優點，HJ單級效率可達95％以上，HN型效率可達93％，HH兩級串聯效率可達90％。
2、承載能力高，結構緊湊。
由于星輪減速器同時兼?zhèn)洹贝笏俦取⒋筠D(zhuǎn)矩、小體積“三者合一的優點，其單位重量傳遞轉矩高達76N．m/kg以上，用于低速重載傳動領域可節材30-50％，比其他類型減速器重量平均減輕約40％。
3、傳動平穩，噪聲低。
減速器核心單元有多達14-28對齒同時嚙合，因此，產品不僅具有耐沖擊的優點性能，而且具有工作可靠，傳動平穩、噪聲低、壽命長、齒輪可長期免維修使用等特點。
4、速比范圍大，傳動比密寬。
傳動比范圍寬而密集，一級減速時傳動比為18～80，串聯擴大級傳動比為75—600，兩級串聯傳動比為450—5000，根據需要可以在4-25000之間選用需要的傳動比。
5、核心單元模塊化，維護方便。
本減速器由模塊化的星輪核心單元組成，性能可靠，維護方便。

減速機安裝尺寸：

基本參數和承載能力

基本參數和承載能力

HJW、HJMW、HJL、HJML、HJY18-80B型的額定功率P1
表2

續表2

HJW、HJMW、HJL、HJML、HJY19-75B型的額定功率P1

表3

續表3

HNW、HNMW、HNL、HNML、HNY18-80B型的額定功率P1
表4

續表4

HHW、HHMW、HHL、HHML、HHY18-80B型的額定功率P1

表5

續表5

續表5

HNW、HNMW、HNL、HNML、HNY19-75B型的額定功率P1

表6

續表6

續表6

HHW、HHMW、HHL、HHML、HHY19-75型的額定功率P1

表7

續表7

續表7

電機直連型減速機匹配電機（見表8-9）

表8，常用減速機18-80型的匹配電機級數及功率

表9，常用減速機19-75型的匹配電機級數及功率

減速機公稱輸出扭矩T1和公稱軸徑向力Fr

表10

減速機18-80B型的熱功率PG

表11

減速機19-75B型的熱功率PG

表12

減速機的選用

表13
